1.jenco367概述
3675仪器是一种pH/ORP双功能集一体的测试仪，有可设定的上下限触点报警功能。具有0~100度自动补温功能。3675精度高 控制可靠，是一种性能良好的酸碱度和氧化还原工业测试控制仪器。
|
2.jenco367技术性能
产品检视
小心地打开包装，检视仪器及配件是否有因运送而损坏，如有发现损坏，请立即通知本公司或经销商。请保留包装物，以便仪器有损坏时，用本公司的包装物包装，寄回本公司。
技术性能
1.测量方位：ph：0~14.00ph丶orp：1999mv
2.分辨率：0.01ph丶1mv
3.精确度：0.05ph丶0.5%（FS）
4.稳定性：小于等于0.02pH/24H
5.控制范围：0~14.00pH丶1999mV
6.温度补偿：0~100度
7.输出信号：4~20mA的隔离电流输出
8.控制输出方式：ON/OFF继电器输出
9.继电器承受负载：最大交流230V/2.5A
10.上下限控制点的设定误差：PH：0.1ph丶orp：10mV
11.电流输出负载：允许最大负载为450
12.对地电压绝缘度：最小负载为500VDC
13.讯号输入阻抗：大于等于1x10
14.工作电压：230V加等于15%丶50Hz加等于1Hz
15.尺寸：96x96x119mm
16.开孔尺寸：1/4DIN（90x90mm）
仪器的工作条件
1.环境温度：5~45摄氏度
2.空气相对湿度：小于等于85%
3.除地球磁场外周围无强磁场干扰
|
|

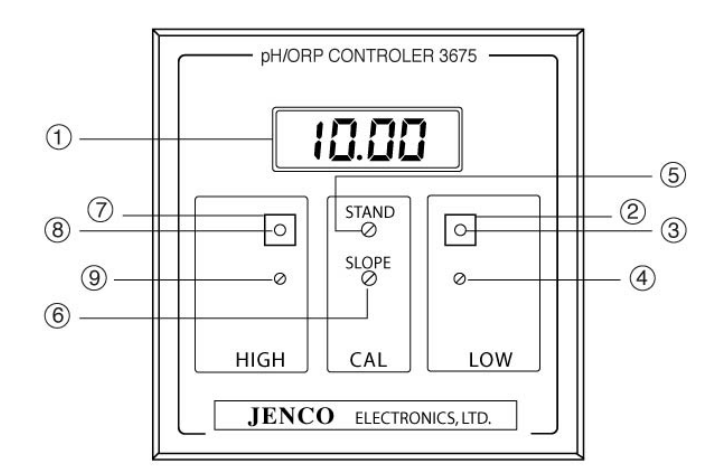

3.jenco367面板说明
1.LCD液晶显示屏----------------显示测量数据/设定数据
2.pH/ORP低值设定显示按键-------使用时压下按键可显示设定值
3.pH/ORP低值动作红色指示灯-----到达设定点LED亮继电器动作
4.pH/ORP低值设定改变调整钮-----改变设定调整用
5.pH标准点调整钮---------------6.86标准校正使用
6.pH斜率补偿调整钮-------------1.00或9.18标准液校正使用
7.pH/ORP高值设定显示按键-------使用时压下按键可显示设定值
8.pH/ORP高值动作红色指示灯-----到达设定点LED亮继电器动作
9.pH/ORP高值设定改变调整钮-----改变设定调整用
|
|

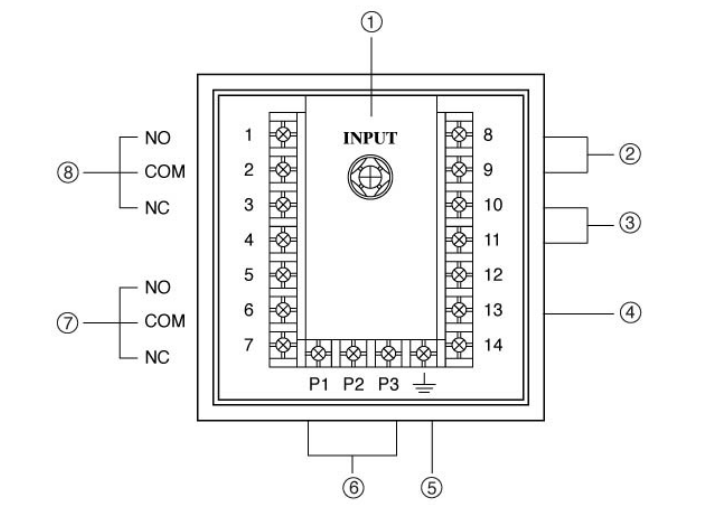

4..jenco367控制器背面线图
1.ph/orp测量电极输入端
2.ph温度补偿输入端子
3.隔离电流4~20mA输出端子
4.ph/orp参比电极输入端子
5.接地线端子
6.交流电源输入端子
7.ph/orp高值控制继电器输出端子
8.ph/orp低值控制继电器输出端子
5.jenco367侧面标示图
1.ph/orp输入端
2.ph/orp功能选择开关（隐藏式，如需选择，请沿虚线戳破，才可切换）
3.主机固定螺丝板
|
|
6.jenco367安装步骤
jenco367仪器适合嵌装式安装。仪器也可以安装在现场，但现场必须符合本仪器的正常工作条件的要求，切莫安装在易受水淋的场所，仪器的接地必须良好！为避免受干扰及因高温影响导线的绝缘性能，传感器的电缆线宜穿入防护管中。
1.在仪表控制盘上，开一个方孔，尺寸为：90x90mm（+1.00mm/-0.00mm）。
2.安装前先取下二个侧面的主机固定螺丝板，并将螺丝向后旋至极限。
3.将主机正向嵌入，然后插上两侧的主机固定螺丝板，将主机固定螺丝板的螺丝向前顶紧仪表盘板，仪器即固定在仪表盘上。
|
|
7.jenco367操作说明
jenco367仪器在使用前一定要进行自我标定（二点标定）。
1.把烧杯清洗干净，并用蒸馏水最后冲洗，烘干（至少准备3~4个烧杯）。
2.电极用蒸馏水冲洗，并用滤纸吸干。
3.把准备好的缓冲溶液分别倒入干净的烧杯中。
4.将ph电极侵入6.86缓冲溶液中，加以适当搅动待数值稳定后即可调整仪器的标准点调整钮“STAND”，调至6.86ph（如是自动温补状态下就调至所相对应的值）。
5.把电极取出，用蒸馏水冲洗干净，并用滤纸吸干，再侵入4.00或9.18的缓冲溶液中去，加以适当的搅动，待数值稳定后，即可调整仪器的斜率补偿调整钮“SLOPE”，调至4.00或9.18（如是自动温补状态下就调至所相对应的值）。
6.重复4丶5步骤，直至数值和标准溶液一致，即表明已标定完成，此时就可以用于正常的实际测试。
|
8.jenco367高低点设定方式
1.ph/orp低点设定
（1）ph/orp低点设定时，先压下面板上的LOW ALARM SET“低点设定显示按键”，显示屏出现设定值后，再用小起子调整“低点设定调整钮”，调至欲设定值。
（2）放开“低点设定显示按键”，即完成低点设定。
（3）如查看低点设定值，只需压下面板上的LOW ALARM SET“低点设定显示按键”即可查看。
（4）当设定键中的红色LED变；亮时，表示继电器的COM与NO导通，反之，当设定键中的红色LED熄灭时，表示继电器的COM与NO不导通。
2.ph/orp高点设定
（1）ph/orp高点设定时，先压下面板上的HIGH ALARM SET“高点设定显示按键”，显示屏出现设定值后，再用小起子调整“高点设定调整钮”，调至欲设定值。
（2）放开“高点设定显示按键”，即完成低点设定。
（3）如查看低点设定值，只需压下面板上的LOW ALARM SET "低点设定显示按键"即可查看。
（4）当设定键中的红色LED变亮时，表示继电器的COM与NO导通，反之，当设定键中的红色LED熄灭时，表示继电器的COM与NO不导通。
|
9.jenco367质量保证
jenco367保修期为一年（自购买之日起）。在保修期内如是品质问题，本公司无偿代为修理或更换零件；如是人为之因素造成故障或损坏，本公司竭诚代为修复，但需收购材料工本费。（配件如：电极，标准液等为消耗品不早保修范围内，本公司将保证电极及标准液等配件在交使用时的品质），再将本机退回本公司时，请用包装材料妥为包好，以避免运输途中损坏。无论何种情况，再退回本机前请先与本公司联系并的到本公司的认可，方可退回本机。
|
